insulWood
De oplossing voor houten vloer
Plaatsing van de insulWood
Voorbelden van akoestische vloeren
Kies uw configuratie:
[A] Op houten vloer, onder OSB-panelen.
Het insulWood-membraan zal uitgerold worden op een bestaande houten vloer of op een nieuwe OSB-vloer die aan de draagbalken is bevestigd. De insulWood-onderlaag wordt vervolgens bedekt met zwevende OSB-panelen.
Alvorens u start:
De bestaande houten vloer die al op de draagbalken bevestigd is dient schoon en perfect vlak te zijn. Indien nodig, vervang of schaaf deze af om oneffenheden weg te werken.
Indien de draagbalken toegankelijk zijn, vóór de plaatsing van de nieuwe vloer:
- Voorzie een vezelisolatie tussen de balken (bijvoorbeeld de DeltaFiber uit gerecycleerde PET-vezels).
- Kleef ontkoppelingsstroken op de draagbalken (bijvoorbeeld de dB Strip 4+).
Plaatsingsmethode:
- Rol het insulWood-membraan uit op de vloer, beginnend met de overlapingstrook naar de muur gericht. Het vilt wordt naar beneden geplaatst en het HD-PE- membraan naar boven.
- Maak een opstaand randje langs de muur met de volledige dikte van insulWood. Zorg ervoor dat het insulWood-membraan in een rechte hoek wordt geplooid tussen de vloer en de muur.
- Leg de volgende strook parallel aan de vorige, rand aan rand (vilt en schuim), en zorg ervoor dat de overlapping vlak op de aangrenzende strook komt.
- Maak de overlappingen volledig luchtdicht dankzij de tape die kosteloos meegeleverd wordt.
- Herhaal deze stappen totdat het volledige oppervlak bedekt is met insulWood.
- Plaats de OSB-panelen zwevend op het insulWood-membraan. Deze panelen moeten minimaal 18 mm dik zijn en voorzien zijn van zijverbindingen. Voor een stijvere vloer en afhankelijk van de afwerking kunnen OSB-panelen van 22 mm dik voorzien worden ofwel twee panelen van 12 mm in kruisligging, mechanisch aan elkaar bevestigd.
Belangrijk: Bevestig de zwevende panelen niet door het insulWood-membraan heen! - Leg de uiteindelijke afwerking, eventueel met de benodigde onderlaag (ontdek ons assortiment parket onderlagen)
- Snijd de overtollige insulWood-randen af nadat de eindvloer gelegd is.
- Bevestig de plint aan de muur, iets hoger dan de vloerafwerking, zonder dat deze in contact komt met de vloer.
- Breng een flexibele en waterdichte voeg aan tussen de plint en de vloerafwerking.
Belangrijke installatievoorschriften:
- InsulWood wordt niet vastgemaakt of verlijmd aan de ondervloer. De stroken worden enkel onderling verbonden door de geïntegreerde overlapping. Deze vlakke overlapping, die aan de aangrenzende strook wordt geplakt, zorgt voor een perfecte luchtdichte afdichting zonder extra dikte.
- Niet nagelen of schroeven door het insulWood-membraan heen om akoestische bruggen te voorkomen!

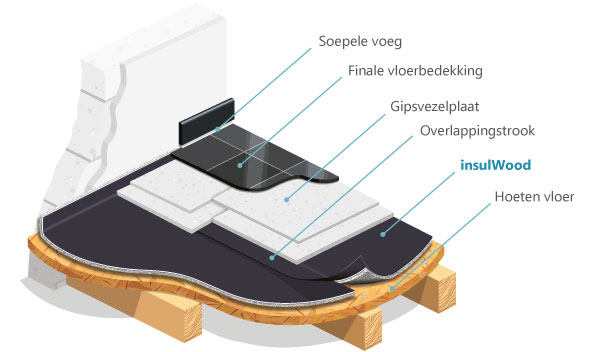

[B] Op houten vloer, onder droge chape
Het insulWood-membraan zal uitgerold worden op een bestaande houten vloer of op een nieuwe OSB-vloer die op de balken is bevestigd. De insulWood-onderlaag wordt vervolgens bedekt met zwevende droge chapepanelen in gipsvezel.
Alvorens u start:
De bestaande houten vloer die al op de draagbalken bevestigd is dient schoon en perfect vlak te zijn. Indien nodig, vervang of schaaf deze af om oneffenheden weg te werken.
Indien de draagbalken toegankelijk zijn, vóór de plaatsing van de nieuwe vloer:
- Voorzie een vezelisolatie tussen de balken (bijvoorbeeld de DeltaFiber uit gerecycleerde PET-vezels).
- Kleef ontkoppelingsstroken op de draagbalken (bijvoorbeeld de dB Strip 4+).
Plaatsingsmethode:
- Rol het insulWood-membraan uit op de vloer, beginnend met de overlapingstrook naar de muur gericht. Het vilt wordt naar beneden geplaatst en het HD-PE- membraan naar boven.
- Maak een opstaand randje langs de muur met de volledige dikte van insulWood. Zorg ervoor dat het insulWood-membraan in een rechte hoek wordt geplooid tussen de vloer en de muur.
- Leg de volgende strook parallel aan de vorige, rand aan rand (vilt en schuim), en zorg ervoor dat de overlapping vlak op de aangrenzende strook komt.
- Maak de overlappingen volledig luchtdicht dankzij het plakband die kosteloos meegeleverd wordt.
- Herhaal deze stappen totdat het volledige oppervlak bedekt is met insulWood.
- Leg de gipsvezelpanelen zwevend op de InsulWood. Deze panelen moeten geschikt zijn voor zwevende plaatsing (zie technische fiche van de paneelproducent). Hiervoor moeten ze voorzien zijn van overlappende randen, die onderling worden verlijmd en vastgeschroefd met het geschikt materiaal.
Belangrijk: Bevestig de zwevende panelen niet door het insulWood-membraan heen! - Leg de uiteindelijke afwerking, eventueel met de benodigde onderlaag (ontdek ons assortiment parket onderlagen ) of verlijm de eindafwerking direct op de panelen (bijvoorbeeld tegels of parket).
- Snijd de overtollige insulWood-randen af nadat de eindvloer gelegd is.
- Bevestig de plint aan de muur, iets hoger dan de vloerafwerking, zonder dat deze in contact komt met de vloer.
- Breng een flexibele en waterdichte voeg aan tussen de plint en de vloerafwerking.
Belangrijke plaatsingsvoorschriften:
- InsulWood wordt niet vastgemaakt of verlijmd aan de ondervloer. De stroken worden enkel onderling verbonden door de geïntegreerde overlapping. Deze vlakke overlapping, die aan de aangrenzende strook wordt geplakt, zorgt voor een perfecte luchtdichte afdichting zonder extra dikte.
- Niet nagelen of schroeven door het insulWood-membraan heen om akoestische bruggen te voorkomen!
[C] Op houten vloer met vals plafond
Als aanvulling op de configuraties A en B, beschreven op de installatiepagina van insulWood, zal de plaatsing van een vals plafond de akoestische prestaties tussen verdiepingen nog verder verbeteren.
Onder de houten vloer, creëren van een vals plafond
Leveranciers van gipsplaten en metalen profielen bieden verschillende bevestigingssystemen voor de structuur van het vals plafond. Voor de installatie hiervan dient u de technische fiche van de leverancier te raadplegen.
Om de akoestische prestaties van een vals plafond te verbeteren, stelt Insulco voor om aan de achterzijde van de gipsplaten, vóór de installatie, een akoestische massa toe te voegen: de InsulMass 7.5
Bovenop de houten vloer volgt u de installatiemethode van een van de volgende configuraties:
[A] Op houten vloer, onder OSB-panelen.
Het insulWood-membraan zal uitgerold worden op een bestaande houten vloer of op een nieuwe OSB-vloer die aan de draagbalken is bevestigd. De insulWood-onderlaag wordt vervolgens bedekt met zwevende OSB-panelen.
Alvorens u start:
De bestaande houten vloer die al op de draagbalken bevestigd is dient schoon en perfect vlak te zijn. Indien nodig, vervang of schaaf deze af om oneffenheden weg te werken. Indien de draagbalken toegankelijk zijn, vóór de plaatsing van de nieuwe vloer:- Voorzie een vezelisolatie tussen de balken (bijvoorbeeld de DeltaFiber uit gerecycleerde PET-vezels).
- Kleef ontkoppelingsstroken op de draagbalken (bijvoorbeeld de dB Strip 4+).
Plaatsingsmethode:
- Rol het insulWood-membraan uit op de vloer, beginnend met de overlapingstrook naar de muur gericht. Het vilt wordt naar beneden geplaatst en het HD-PE- membraan naar boven.
- Maak een opstaand randje langs de muur met de volledige dikte van insulWood. Zorg ervoor dat het insulWood-membraan in een rechte hoek wordt geplooid tussen de vloer en de muur.
- Leg de volgende strook parallel aan de vorige, rand aan rand (vilt en schuim), en zorg ervoor dat de overlapping vlak op de aangrenzende strook komt.
- Maak de overlappingen volledig luchtdicht dankzij de tape die kosteloos meegeleverd wordt.
- Herhaal deze stappen totdat het volledige oppervlak bedekt is met insulWood.
- Plaats de OSB-panelen zwevend op het insulWood-membraan. Deze panelen moeten minimaal 18 mm dik zijn en voorzien zijn van zijverbindingen. Voor een stijvere vloer en afhankelijk van de afwerking kunnen OSB-panelen van 22 mm dik voorzien worden ofwel twee panelen van 12 mm in kruisligging, mechanisch aan elkaar bevestigd. Belangrijk: Bevestig de zwevende panelen niet door het insulWood-membraan heen!
- Leg de uiteindelijke afwerking, eventueel met de benodigde onderlaag (ontdek ons assortiment parket onderlagen
- Snijd de overtollige insulWood-randen af nadat de eindvloer gelegd is.
- Bevestig de plint aan de muur, iets hoger dan de vloerafwerking, zonder dat deze in contact komt met de vloer.
- Breng een flexibele en waterdichte voeg aan tussen de plint en de vloerafwerking.
Belangrijke installatievoorschriften:
- InsulWood wordt niet vastgemaakt of verlijmd aan de ondervloer. De stroken worden enkel onderling verbonden door de geïntegreerde overlapping. Deze vlakke overlapping, die aan de aangrenzende strook wordt geplakt, zorgt voor een perfecte luchtdichte afdichting zonder extra dikte.
- Niet nagelen of schroeven door het insulWood-membraan heen om akoestische bruggen te voorkomen!
[B] Op houten vloer, onder droge chape
Het insulWood-membraan zal uitgerold worden op een bestaande houten vloer of op een nieuwe OSB-vloer die op de balken is bevestigd. De insulWood-onderlaag wordt vervolgens bedekt met zwevende droge chapepanelen in gipsvezel.
Alvorens u start:
De bestaande houten vloer die al op de draagbalken bevestigd is dient schoon en perfect vlak te zijn. Indien nodig, vervang of schaaf deze af om oneffenheden weg te werken. Indien de draagbalken toegankelijk zijn, vóór de plaatsing van de nieuwe vloer:- Voorzie een vezelisolatie tussen de balken (bijvoorbeeld de DeltaFiber uit gerecycleerde PET-vezels)
- Kleef ontkoppelingsstroken op de draagbalken (bijvoorbeeld de dB Strip 4+).
Plaatsingsmethode:
- Rol het insulWood-membraan uit op de vloer, beginnend met de overlapingstrook naar de muur gericht. Het vilt wordt naar beneden geplaatst en het HD-PE- membraan naar boven.
- Maak een opstaand randje langs de muur met de volledige dikte van insulWood. Zorg ervoor dat het insulWood-membraan in een rechte hoek wordt geplooid tussen de vloer en de muur.
- Leg de volgende strook parallel aan de vorige, rand aan rand (vilt en schuim), en zorg ervoor dat de overlapping vlak op de aangrenzende strook komt.
- Maak de overlappingen volledig luchtdicht dankzij het plakband die kosteloos meegeleverd wordt.
- Herhaal deze stappen totdat het volledige oppervlak bedekt is met insulWood.
- Leg de gipsvezelpanelen zwevend op de InsulWood. Deze panelen moeten geschikt zijn voor zwevende plaatsing (zie technische fiche van de paneelproducent). Hiervoor moeten ze voorzien zijn van overlappende randen, die onderling worden verlijmd en vastgeschroefd met het geschikt materiaal. Belangrijk: Bevestig de zwevende panelen niet door het insulWood-membraan heen!
- Leg de uiteindelijke afwerking, eventueel met de benodigde onderlaag (ontdek ons assortiment parket onderlagen ) of verlijm de eindafwerking direct op de panelen (bijvoorbeeld tegels of parket).
- Snijd de overtollige insulWood-randen af nadat de eindvloer gelegd is.
- Bevestig de plint aan de muur, iets hoger dan de vloerafwerking, zonder dat deze in contact komt met de vloer.
- Breng een flexibele en waterdichte voeg aan tussen de plint en de vloerafwerking.
Belangrijke plaatsingsvoorschriften:
- InsulWood wordt niet vastgemaakt of verlijmd aan de ondervloer. De stroken worden enkel onderling verbonden door de geïntegreerde overlapping. Deze vlakke overlapping, die aan de aangrenzende strook wordt geplakt, zorgt voor een perfecte luchtdichte afdichting zonder extra dikte.
- Niet nagelen of schroeven door het insulWood-membraan heen om akoestische bruggen te voorkomen!
[D] Houtcomplex met zeer hoge prestaties
Om akoestische prestaties te bereiken die vergelijkbaar zijn met die van een betonnen vloerplaat met een zwevende chape, is het mogelijk om een houtcomplex met zeer hoge prestaties te creëren waarin het insulWood-membraan wordt geïntegreerd.
Deze hoog performante configuratie werd getest bij het WTCB en beschikt over akoestische testrapporten voor zowel contactgeluidsisolatie als luchtgeluidsisolatie.
Ontdek deze opstelling in detail hieronder.
Vooraleer u start, dient u de plaatsingsvoorschriften te raadplegen zoals beschreven in de volgende configuraties:
[A] Op houten vloer, onder OSB-panelen.
Het insulWood-membraan zal uitgerold worden op een bestaande houten vloer of op een nieuwe OSB-vloer die aan de draagbalken is bevestigd. De insulWood-onderlaag wordt vervolgens bedekt met zwevende OSB-panelen.
Alvorens u start:
De bestaande houten vloer die al op de draagbalken bevestigd is dient schoon en perfect vlak te zijn. Indien nodig, vervang of schaaf deze af om oneffenheden weg te werken. Indien de draagbalken toegankelijk zijn, vóór de plaatsing van de nieuwe vloer:- Voorzie een vezelisolatie tussen de balken (bijvoorbeeld de DeltaFiber uit gerecycleerde PET-vezels).
- Kleef ontkoppelingsstroken op de draagbalken (bijvoorbeeld de dB Strip 4+).
Plaatsingsmethode:
- Rol het insulWood-membraan uit op de vloer, beginnend met de overlapingstrook naar de muur gericht. Het vilt wordt naar beneden geplaatst en het HD-PE- membraan naar boven.
- Maak een opstaand randje langs de muur met de volledige dikte van insulWood. Zorg ervoor dat het insulWood-membraan in een rechte hoek wordt geplooid tussen de vloer en de muur.
- Leg de volgende strook parallel aan de vorige, rand aan rand (vilt en schuim), en zorg ervoor dat de overlapping vlak op de aangrenzende strook komt.
- Maak de overlappingen volledig luchtdicht dankzij de tape die kosteloos meegeleverd wordt.
- Herhaal deze stappen totdat het volledige oppervlak bedekt is met insulWood.
- Plaats de OSB-panelen zwevend op het insulWood-membraan. Deze panelen moeten minimaal 18 mm dik zijn en voorzien zijn van zijverbindingen. Voor een stijvere vloer en afhankelijk van de afwerking kunnen OSB-panelen van 22 mm dik voorzien worden ofwel twee panelen van 12 mm in kruisligging, mechanisch aan elkaar bevestigd. Belangrijk: Bevestig de zwevende panelen niet door het insulWood-membraan heen!
- Leg de uiteindelijke afwerking, eventueel met de benodigde onderlaag (ontdek ons assortiment parket onderlagen
- Snijd de overtollige insulWood-randen af nadat de eindvloer gelegd is.
- Bevestig de plint aan de muur, iets hoger dan de vloerafwerking, zonder dat deze in contact komt met de vloer.
- Breng een flexibele en waterdichte voeg aan tussen de plint en de vloerafwerking.
Belangrijke installatievoorschriften:
- InsulWood wordt niet vastgemaakt of verlijmd aan de ondervloer. De stroken worden enkel onderling verbonden door de geïntegreerde overlapping. Deze vlakke overlapping, die aan de aangrenzende strook wordt geplakt, zorgt voor een perfecte luchtdichte afdichting zonder extra dikte.
- Niet nagelen of schroeven door het insulWood-membraan heen om akoestische bruggen te voorkomen!
[B] Op houten vloer, onder droge chape
Het insulWood-membraan zal uitgerold worden op een bestaande houten vloer of op een nieuwe OSB-vloer die op de balken is bevestigd. De insulWood-onderlaag wordt vervolgens bedekt met zwevende droge chapepanelen in gipsvezel.
Alvorens u start:
De bestaande houten vloer die al op de draagbalken bevestigd is dient schoon en perfect vlak te zijn. Indien nodig, vervang of schaaf deze af om oneffenheden weg te werken. Indien de draagbalken toegankelijk zijn, vóór de plaatsing van de nieuwe vloer:- Voorzie een vezelisolatie tussen de balken (bijvoorbeeld de DeltaFiber uit gerecycleerde PET-vezels)
- Kleef ontkoppelingsstroken op de draagbalken (bijvoorbeeld de dB Strip 4+).
Plaatsingsmethode:
- Rol het insulWood-membraan uit op de vloer, beginnend met de overlapingstrook naar de muur gericht. Het vilt wordt naar beneden geplaatst en het HD-PE- membraan naar boven.
- Maak een opstaand randje langs de muur met de volledige dikte van insulWood. Zorg ervoor dat het insulWood-membraan in een rechte hoek wordt geplooid tussen de vloer en de muur.
- Leg de volgende strook parallel aan de vorige, rand aan rand (vilt en schuim), en zorg ervoor dat de overlapping vlak op de aangrenzende strook komt.
- Maak de overlappingen volledig luchtdicht dankzij het plakband die kosteloos meegeleverd wordt.
- Herhaal deze stappen totdat het volledige oppervlak bedekt is met insulWood.
- Leg de gipsvezelpanelen zwevend op de InsulWood. Deze panelen moeten geschikt zijn voor zwevende plaatsing (zie technische fiche van de paneelproducent). Hiervoor moeten ze voorzien zijn van overlappende randen, die onderling worden verlijmd en vastgeschroefd met het geschikt materiaal. Belangrijk: Bevestig de zwevende panelen niet door het insulWood-membraan heen!
- Leg de uiteindelijke afwerking, eventueel met de benodigde onderlaag (ontdek ons assortiment parket onderlagen ) of verlijm de eindafwerking direct op de panelen (bijvoorbeeld tegels of parket).
- Snijd de overtollige insulWood-randen af nadat de eindvloer gelegd is.
- Bevestig de plint aan de muur, iets hoger dan de vloerafwerking, zonder dat deze in contact komt met de vloer.
- Breng een flexibele en waterdichte voeg aan tussen de plint en de vloerafwerking.
Belangrijke plaatsingsvoorschriften:
- InsulWood wordt niet vastgemaakt of verlijmd aan de ondervloer. De stroken worden enkel onderling verbonden door de geïntegreerde overlapping. Deze vlakke overlapping, die aan de aangrenzende strook wordt geplakt, zorgt voor een perfecte luchtdichte afdichting zonder extra dikte.
- Niet nagelen of schroeven door het insulWood-membraan heen om akoestische bruggen te voorkomen!
[E] Op een betonnen vloer, onder een droge chape
insulWood is ook een ideale oplossing voor de plaatsing van zwevende droge chape-panelen op een betonnen vloer.
Vooraleer u start:
De betonnen vloer of chape dient schoon, volledig vlak en perfect egaal te zijn. Indien nodig, dient de ondergrond te worden geëgaliseerd vóór de plaatsing van het insulWood-membraan.
Plaatsingsmethode:
- Rol het insulWood-membraan uit op de vloer, beginnend met de overlapingstrook naar de muur gericht. Het vilt wordt naar beneden geplaatst en het HD-PE- membraan naar boven.
- Maak een opstaand randje langs de muur met de volledige dikte van insulWood. Zorg ervoor dat het insulWood-membraan in een rechte hoek wordt geplooid tussen de vloer en de muur.
- Leg de volgende strook parallel aan de vorige, rand aan rand (vilt en schuim), en zorg ervoor dat de overlapping vlak op de aangrenzende strook komt.
- Maak de overlappingen volledig luchtdicht dankzij het plakband die kosteloos meegeleverd wordt.
- Herhaal deze stappen totdat het volledige oppervlak bedekt is met insulWood.
- Leg de gipsvezelpanelen zwevend op de insulWood. Deze panelen moeten geschikt zijn voor zwevende plaatsing (zie technische fiche van de paneelproducent). Hiervoor moeten ze voorzien zijn van overlappende randen, die onderling worden verlijmd en vastgeschroefd met het geschikt materiaal.
Belangrijk: Bevestig de zwevende panelen niet door het insulWood-membraan heen! - Leg de uiteindelijke afwerking, eventueel met de nodige onderlaag (ontdek ons assortiment parket onderlagen) of verlijm de eindafwerking direct op de panelen (bijvoorbeeld tegels of parket).
- Snijd de overtollige insulWood-randen af nadat de eindvloer gelegd is.
- Bevestig de plint aan de muur, iets hoger dan de vloerafwerking, zonder dat deze in contact komt met de vloer.
- Breng een flexibele en waterdichte voeg aan tussen de plint en de vloerafwerking.
Belangrijke plaatsingsvoorschriften:
- Het insulWood-membraan wordt niet vastgemaakt of verlijmd aan de ondervloer. De stroken worden enkel onderling verbonden door de geïntegreerde overlapping. Deze vlakke overlapping, die aan de aangrenzende strook wordt geplakt, zorgt voor een perfecte luchtdichte afdichting zonder extra dikte.
- Niet nagelen of schroeven door het insulWood-membraan heen om akoestische bruggen te voorkomen!
[F] Op houten vloer, onder zwevende chape
Voor de realisatie van een zwevende chape op een houten vloer of een betonnen plaat nodigen wij u uit om onze insulit-onderlagen voor chapes te ontdekken.
Ontdek ons volledig assortiment akoestische onderlagen voor chapes
