isolation d'une cloison, contre-cloison

Application des masses lourdes insulMass

Isolation entre pièces

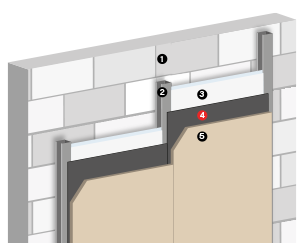

isolation acoustique insulMass dans une contre-cloison - principe de masse-ressort-masse

Dans une contre-cloison

La masse lourde insulMass permet d’isoler acoustiquement un mur mitoyen, dans un appartement ou une ancienne habitation, afin d’éviter la transmission latérale des bruits aériens.



1. mur
2. isolant fibreux + Metal Stud (50 mm)
3. insulMass 5.3 ST ou insulMass 7.5 (3 à 5 mm)
4. plaque de plâtre (12,5 mm)

Masse lourde acoustique mince dans une cloison

Dans une cloison

insulMass augmente la masse et la densité de chaque paroi d’une cloison légère. Cette configuration réduit la transmission du bruit entre deux pièces voisines (chambre, bureau, salon, etc.).



1. plaque de plâtre (12,5 mm)
2. insulMass 5.3 ST ou insulMass 7.5 (3 à 5 mm)
3. isolant fibreux + Metal Stud (50 mm)
4. insulMass 5.3 ST ou insulMass 7.5 (3 à 5 mm)
5. plaque de plâtre (12,5 mm)

Découper à mesure et agrafer ou coller l’insulMass 5.3 ou 7.5 au dos de la plaque de plâtre stockée à l’horizontale. Fixer ensuite la plaque à la structure avec l’insulMass orienté vers l’intérieur de la cloison.
Si des panneaux OSB sont utilisés afin de solidifier la cloison, il est possible de fixer insulMass directement sur ces panneaux avant d’y fixer les plaques de plâtre.



Masse lourde insulMass contre un mur mitoyen

Contre un mur mitoyen

Le feutre acoustique de l’insulMass Bi+18 absorbe les vibrations de l’air dans l’espace creux de la contre-cloison. Cette solution permet de réduire l’épaisseur totale du complexe sans compromis sur l’efficacité.

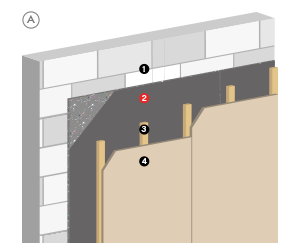

Configuration A (± 50 mm)
1. mur
2. insulMass Bi+18 (18 mm)
3. latte en bois (p. ex. 20 x 45) (20 mm)
4. plaque de plâtre (12,5 mm)

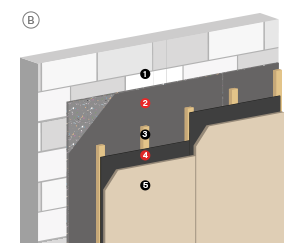

Configuration B : performances supérieures (± 55 mm)
1. mur
2. insulMass Bi+18 (18 mm)
3. latte en bois (p. ex. 20 x 45) (20 mm)
4. insulMass 7.5 (5 mm)
5. plaque de plâtre (12,5 mm)



Fixer insulMass Bi+18 sur le mur mitoyen, avec la face feutre vers soi et la face masse lourde du côté mur. Fixer ensuite des lattes de bois 20×45 à la verticale, sur l’insulMass Bi+18 et terminer par la pose des plaques de finition.
L’installation d’une plaque d’insulMass sur la plaque de finition, côté intérieur, permettra d’augmenter encore la performance acoustique.
